Сопла замотки катушки высокой износостойкости/связывают проволокой трубки проводника с молоть точности



Сопла замотки катушки/связывают проволокой трубки проводника с молоть точности



Трубки проводника провода - известные также как сопла проводника провода/иглы проводника провода - использованы в индустрии замотки катушки на автоматических многошпиндельных машинах; типично обмотать покрытую эмалью медную проволоку вокруг ядра для создания катушки электромагнита.



Мы поставляем высококачественное сопло замотки катушки карбида вольфрама и рубиновую наклоненную катушку



обматывая сопло для полностью различной машины замотки катушки CNC автоматической



Описание и особенности о сопле карбида вольфрама как следование:

Сопло карбида вольфрама использовано на замотке катушки machine.it сделано точно супер



Карбид вольфрама и наслаждается твердостью над HRA90.degree пока анти- гнуть степень



достигаются над терминалами 2300N/mm.Two и внутренним и выходом все получают зеркало



поверхностное покрытие для обеспечения покрытого эмалью провода не делает никакую царапину. Высокая твердость, сопротивление



к сгибанию, блок и удар .we могут сделать особенные формы & изготовленное на заказ сопло размеров и обычно произвести

и корабль в пределах недели.

Главные преимущества сопла карбида вольфрама:

1. высокая износостойкость



 Это уверяется выбором материала для элементов носки обладая. Твердость

 Значение: 1800 | 2200Vickers, или 3times которое случая затвердело стальное. Материал тела нержавеющий



сталь для структурных поддержек, не носк-подшипник.



2. Царапина-проверки

  Исключите повреждение фильма изоляции провода, низкое сопротивление трением, стабилизированное напряжение провода.



Wireguiding поверхности зеркало законченное диамантом складывая к шероховатости поверхности



2 4 микро- дюйма Ра или лучшего, материального разрешение.
3. прямота и жесткость



Прямота и жесткость определены выходом провода быть концентрическими и непреклонными

 по отношению к размещать сопла. В простых терминах, провод должен выйти из сопла



концентрический к размещать, до не позднее 0,02 mm, с или без нагрузки. Геометрическое

 Характерное представление показано на верхней левой стороне. Концентричность до не позднее 0.01mm.
4. точные радиусы выхода

 Потому что радиусы выхода сопла замотки катушки управляют углом выхода провода из одного



катушка к следующему, оно должно быть проконтролировано до +/- 0,025 mm. Это сделано цифровым измерением,



показанный на верхнем праве.





Измерения рисуя как для того чтобы следовать пожалуйста для того чтобы подтвердить ваш согласовывать размера сопл

к вашим обматывая продуктам машины и катушки.



Спецификация и описание:







Part.No.	Модель	Спецификации (mm)
		L	L1	D	D1	d1	d2
1	W0202-2005-1505	15	5	2,0	0,5	0,2	0,2
2	W0202-2000-3300	33	*	2,0	*	0,2	0,2
3	W0202-3010-3015	30	15	3,0	1,0	0,2	0,2
4	W0202-3006-3010	30	10	3,0	0,6	0,2	0,2
5	W0202-3015-3015	30	15	3,0	1,5	0,2	0,2
6	W0202-3007-3508	35	8	3,0	0,7	0,2	0,2
7	W0303-3008-3012P	30	12	3,0	0,8	0,3	0,3
8	W0303-3012-3519	35	19	3,0	1,2	0,3	0,3
9	W0303-3008-4506	46	6	3,0	0,8	0,3	0,3
10	W0303-3020-3515	35	15	3,0	2,0	0,3	0,3
11	W0303-0800-3500	35	*	0,8	*	0,3	0,3
12	W0303-3018-4018	40	18	3,0	1,8	0,3	0,3
13	W0404-3010-3009	30	9	3,0	1,0	0,4	0,4
14	W0404-3007-4528	45	28	3,0	0,7	0,4	0,4
15	W0505-3012-4506T	45	6	3,0	1,2	0,5	0,5
16	W0606-3012-3520	35	20	3,0	1,2	0,6	0,6
17	W0606-3016-4010T	40	10	3,0	1,6	0,6	0,6
18	W0808-3018-3518	35	18	3,0	1,8	0,8	0,8
19	W0808-3018-3010	30	10	3,0	1,8	0,8	0,8
20	W1212-3022-3010	30	10	3,0	2,2	1,2	1,2

Весь размер можно подгонять согласно требованиям клиента

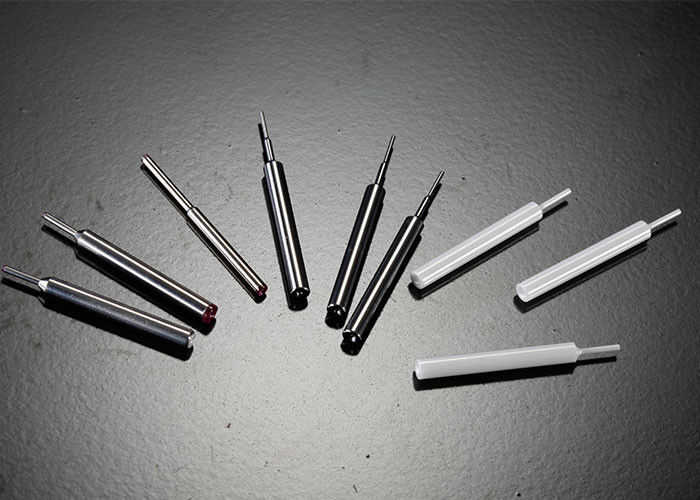

Шоу изображения:
