Детали продукта
Место происхождения: Ханчжоу Китай
Фирменное наименование: QIANHE
Номер модели: W00505-2010-3008
Условия оплаты & доставки
Количество мин заказа: 20 ПК
Цена: US$6.5-US$15 PER PCS
Упаковывая детали: Коробка с коробкой /foam
Время доставки: 3-7 рабочие дни
Условия оплаты: T/T, западное соединение
Поставка способности: 50000 ПК в месяц
Материал: |
Карбид вольфрама |
Твердость: |
Над степенью HRC90 |
Анти- гнуть степень: |
Над 2300N/mm |
Применение: |
Машина замотки CNC автоматическая |
Польский: |
Молоть точности |
Шершавость места r: |
Ра 0,025 |
Шершавость скважины: |
Ра 0,1 |
Предел работы: |
d1 >0.2mm, D1>0.7mm |
Материал: |
Карбид вольфрама |
Твердость: |
Над степенью HRC90 |
Анти- гнуть степень: |
Над 2300N/mm |
Применение: |
Машина замотки CNC автоматическая |
Польский: |
Молоть точности |
Шершавость места r: |
Ра 0,025 |
Шершавость скважины: |
Ра 0,1 |
Предел работы: |
d1 >0.2mm, D1>0.7mm |

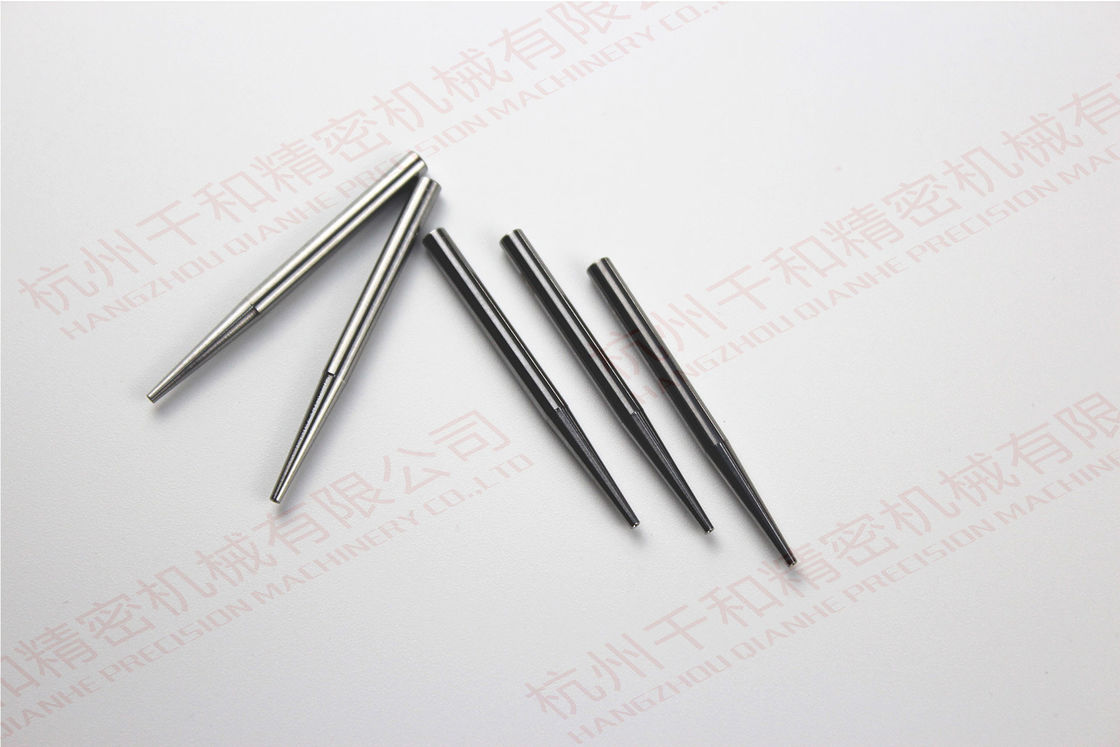

Сопло замотки CW0808-3016-3510/сопло карбида иглы для машины замотки делая трансформатор/катушку/индуктор
Сопло карбида для обматывать
Сопло карбида вольфрама использовано на замотке катушки machine.it сделано точно супер
твердый сплав и наслаждается твердостью над HRA90.degree пока анти- гнуть степень
достигаются над терминалами 2300N/mm.Two и внутренним и выходом все получают зеркало
поверхностное покрытие для обеспечения покрытого эмалью провода не делает никакую царапину. Высокая твердость, сопротивление
к сгибанию, блоку и удару.
Главные преимущества сопла карбида вольфрама:
1. высокая износостойкость
Это уверяется выбором материала для элементов носки обладая. Твердость
Значение: 1800 | 2200Vickers, или 3times которое случая затвердело стальное. Материал тела нержавеющий
сталь для структурных поддержек, не носк-подшипник.
2. Царапина-проверки
Исключите повреждение фильма изоляции провода, низкое сопротивление трением, стабилизированное напряжение провода.
Wireguiding поверхности зеркало законченное диамантом складывая к шероховатости поверхности
2 4 микро- дюйма Ра или лучшего, материального разрешение.
3. прямота и жесткость
Прямота и жесткость определены выходом провода быть концентрическими и непреклонными
по отношению к размещать сопла. В простых терминах, провод должен выйти из сопла
концентрический к размещать, до не позднее 0,02 mm, с или без нагрузки. Геометрическое
Характерное представление показано на верхней левой стороне. Концентричность до не позднее 0.01mm.
4. точные радиусы выхода
Потому что радиусы выхода сопла замотки катушки управляют углом выхода провода из одного
катушка к следующему, оно должно быть проконтролировано до +/- 0,025 mm. Это сделано цифровым измерением,
показанный на верхнем праве.
Спецификация и описание:
Измерения рисуя как для того чтобы следовать пожалуйста для того чтобы подтвердить ваш согласовывать размера сопл
к вашим обматывая продуктам машины и катушки.
Part.No. | Модель | Спецификации (mm) | |||||
L | L1 | D | D1 | d1 | d2 | ||
1 | W0202-2005-1505 | 15 | 5 | 2,0 | 0,5 | 0,2 | 0,2 |
2 | W0202-2000-3300 | 33 | * | 2,0 | * | 0,2 | 0,2 |
3 | W0202-3010-3015 | 30 | 15 | 3,0 | 1,0 | 0,2 | 0,2 |
4 | W0202-3006-3010 | 30 | 10 | 3,0 | 0,6 | 0,2 | 0,2 |
5 | W0202-3015-3015 | 30 | 15 | 3,0 | 1,5 | 0,2 | 0,2 |
6 | W0202-3007-3508 | 35 | 8 | 3,0 | 0,7 | 0,2 | 0,2 |
7 | W0303-3008-3012P | 30 | 12 | 3,0 | 0,8 | 0,3 | 0,3 |
8 | W0303-3012-3519 | 35 | 19 | 3,0 | 1,2 | 0,3 | 0,3 |
9 | W0303-3008-4506 | 46 | 6 | 3,0 | 0,8 | 0,3 | 0,3 |
10 | W0303-3020-3515 | 35 | 15 | 3,0 | 2,0 | 0,3 | 0,3 |
11 | W0303-0800-3500 | 35 | * | 0,8 | * | 0,3 | 0,3 |
12 | W0303-3018-4018 | 40 | 18 | 3,0 | 1,8 | 0,3 | 0,3 |
13 | W0404-3010-3009 | 30 | 9 | 3,0 | 1,0 | 0,4 | 0,4 |
14 | W0404-3007-4528 | 45 | 28 | 3,0 | 0,7 | 0,4 | 0,4 |
15 | W0505-3012-4506T | 45 | 6 | 3,0 | 1,2 | 0,5 | 0,5 |
16 | W0606-3012-3520 | 35 | 20 | 3,0 | 1,2 | 0,6 | 0,6 |
17 | W0606-3016-4010T | 40 | 10 | 3,0 | 1,6 | 0,6 | 0,6 |
18 | W0808-3018-3518 | 35 | 18 | 3,0 | 1,8 | 0,8 | 0,8 |
19 | W0808-3018-3010 | 30 | 10 | 3,0 | 1,8 | 0,8 | 0,8 |
20 | W1212-3022-3010 | 30 | 10 | 3,0 | 2,2 | 1,2 | 1,2 |
Весь размер можно подгонять согласно требованиям клиента
Шоу изображения:
Внутренняя упаковка: Пластиковая коробка Внутренняя упаковка: Бумажная коробка Наружная упаковка: Коробка
Почему сделайте вы выбрать нас?
изготовитель 1,100%
В инструментах оборудования, индустрия машины замотки провода тренируя имеет больше чем 10 лет
опыт, мы имеем больше чем и 100 квалифицированных рабочих.
2. конкурентоспособная цена
Универсальное обслуживание, от материала процесса вырезывания плашки, продукция, QC, упаковывая,
доставка. Мы уверены что мы производит все товары. И качество остатки 100% уверило. Много
клиенты очень счастливы объединить с нами, потому что мы можем обеспечить конкурсное
цена как фабрика.
3, самый лучший выбор материала
Весь из наших товаров самый лучший материал от самых лучших поставщиков, квалифицирован ли материал
смогите быть проверено.
4. Проверка качества
Перед пересылкой, специализированные проверки персонала, каждый продукт в упаковывать раньше
осмотр квалифицирован. Мы гарантируем что каждая пересылка продукта идеальна для продажи.
5. Хорошее обслуживание
Мы обещаем ответить ваш вопрос в 24 часах.
