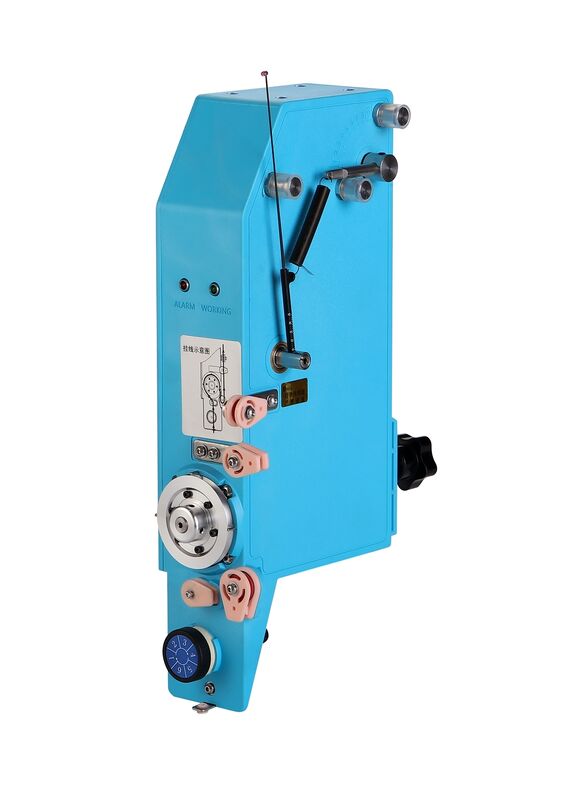

Синхронный серводвигатель с постоянным магнитом Натяжитель тонкой проволоки 0,02-0,3 мм

Активная подача проволоки и сервонатяжитель с замкнутым контуром управления

NHE предоставляет натяжители наилучшего качества.

Наша серия сервонатяжителей (SF/STD/SFQ) оснащена активной подачей проволоки и управлением с обратной связью для устранения обрыва проволоки.

Совместимы с проводами 0,02 мм - 1,5 мм, подходят для высокоскоростной автоматической намотки.

Обзор продукта: Сердце прецизионной намотки

Почему NHE рекомендует сервонатяжители?

Как производитель запасных частей для намоточных станков, мы знаем, что стабильность натяжения является ключом к качеству.

Традиционные механические или магнитные натяжители полагаются на пассивное трение, которое часто вызывает обрыв проволоки

или деформацию, особенно с тонкими проводами.

Серия сервонатяжителей NHE использует систему активной подачи проволоки.

Встроенный серводвигатель постоянного тока: автоматически подает проволоку в зависимости от скорости намотки.

Обратная связь по замкнутому контуру: мониторинг в реальном времени гарантирует, что натяжение остается постоянным,

независимо от того, ускоряется, замедляется или работает машина с постоянной скоростью.

Результат: нулевой обрыв проволоки, точные размеры катушки и более высокая эффективность.

• Синхронный серводвигатель с постоянным магнитом
• Высокоточный энкодер
• Активная подача проволоки с постоянным натяжением и автоматическим слежением
• Одноступенчатая регулировка натяжения
• Сигнализация обрыва проволоки и аварийная сигнализация
• Прочный, эффективный и энергосберегающий

Функциональные параметры сервонатяжителя серии SF600 (Таблица 1)

Параметры выбора натяжного рычага и натяжной пружины (Таблица 2)

• Стандартная конфигурация - один натяжной стержень и соответствующая пружина диапазона натяжения.
• Выберите подходящий натяжной стержень и соответствующую ему пружину в соответствии с диапазоном натяжения.

Отображение изображения:

Часто задаваемые вопросы (FAQ)

Вопрос 1: В чем основное преимущество сервонатяжителей перед магнитными натяжителями?

Ответ: Магнитные натяжители полагаются на пассивное трение (торможение), что вызывает колебания натяжения при изменении скорости намотки.NHE Сервонатяжители используют систему активной подачи проволоки со встроенным двигателем. Он автоматически регулирует скорость подачи проволоки в соответствии с намоточной машиной, обеспечивая постоянное натяжение даже во время быстрого ускорения или замедления. Это критически важно для предотвращения обрыва тонких проводов (<0,1 мм).

Вопрос 2: Как мне выбрать между сериями SF (Single) и STD (Dual)?

Ответ: Выберите серию SF: для стандартной намотки катушек, где натяжение остается постоянным.

Выберите серию STD (двухступенчатая): если ваш процесс требует обмотки провода вокруг клеммного штыря на высокой скорости. Вы можете установить более высокое натяжение для обмотки штыря (для обеспечения плотного соединения) и более низкое натяжение для основного корпуса катушки (для предотвращения обрыва), переключаясь автоматически через сигнал ввода/вывода машины.

Вопрос 3: Сложно ли установить эти натяжители на мою существующую намоточную машину?

Ответ: Вовсе нет. Установка проста. Вам нужно только обеспечить источник питания DC 24V/48V и подключить два сигнальных провода (Ready/Alarm). Мы предоставляем подробную схему подключения и руководство на английском языке с каждым устройством, чтобы помочь вашим инженерам.

Вопрос 4: Нужно ли мне калибровать натяжитель?

Ответ: Да, для достижения максимальной точности мы рекомендуем выполнить "Нулевую калибровку" (обнуление) при установке нового натяжного рычага или пружины.

Серия SF/SFQ оснащена простой ручкой или кнопкой меню для выполнения автоматического обнуления за секунды.

Вопрос 5: Что произойдет, если провод оборвется во время намотки?

Ответ: Натяжитель имеет встроенную сигнализацию обрыва провода. Если натяжной рычаг опустится ниже предельного угла (указывающего на обрыв или пустую катушку),

натяжитель немедленно отправит сигнал остановки вашей намоточной машине, чтобы предотвратить выпуск дефектных деталей.

Вопрос 6: Как часто мне следует заменять натяжной рычаг и пружину?

Ответ: Это зависит от интенсивности использования.

Натяжная пружина: Мы рекомендуем проверять ее эластичность каждые 6 месяцев.

Войлочные прокладки и керамические направляющие: Это изнашиваемые детали. Проверяйте их ежемесячно и заменяйте, если на них появляются признаки канавок или износа, чтобы защитить изоляцию провода. QIANHE хранит все эти запасные части для быстрой доставки.

Вопрос 7: Могу ли я использовать один натяжитель для проводов разных размеров?

Ответ: Да, но в пределах диапазона. Например, SF800 охватывает 10 г - 800 г. Если вы переходите с провода 0,05 мм (низкое натяжение) на провод 0,25 мм (высокое натяжение), вам может потребоваться заменить натяжную пружину на более жесткую, чтобы сохранить стабильность. Для этой цели мы предлагаем полный комплект пружин (T1-T19).

Вопрос 8: Почему на натяжителе отображается код ошибки?

Ответ: Светодиодный дисплей на моделях SFQ/SFW обеспечивает диагностику в реальном времени. Общие коды указывают на «Перегрузку по току», «Превышение скорости» или «Ошибка предельного положения». Пожалуйста, обратитесь к руководству пользователя, предоставленному QIANHE, или свяжитесь с нашей службой поддержки для быстрого решения.
